FUJI
Trụ chữa cháy 3 cửa
Đã kiểm định

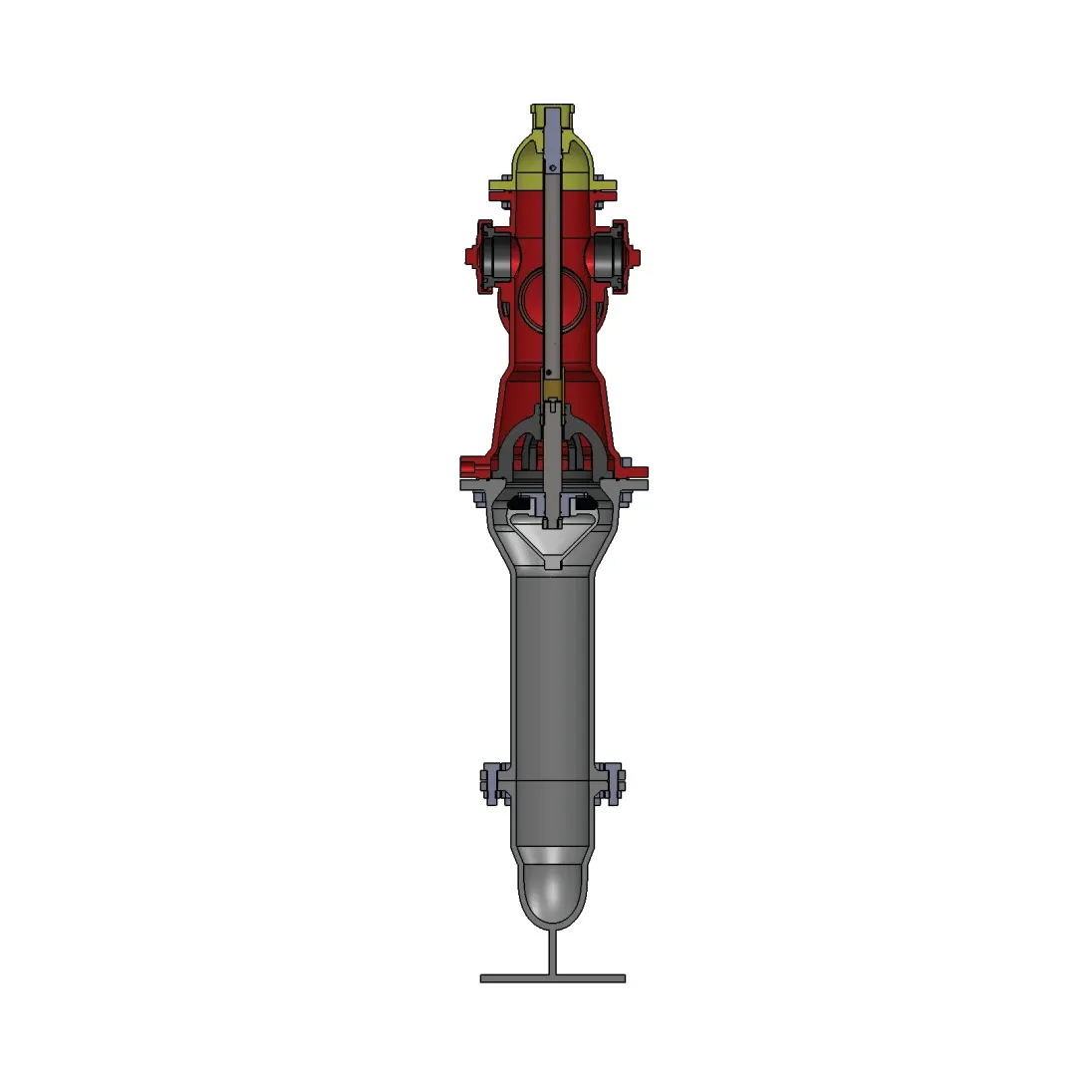

TRỤ CẤP NƯỚC CHỮA CHÁY 3 CỬA

TRỤ CẤP NƯỚC CHỮA CHÁY 3 CỬA

Thông tin chính của sản phẩm
Thông sốGiá trị
Thương hiệu:FUJI
Mã hiệu:FJVN-TCN125
Tiêu chuẩn:TCVN 6379:2024; TCVN 5739:2023
Áp suất làm việc tối đa:1.0Mpa
Thông số mặt bích kết nối:DN100 - BS4504
Đầu nối phù hợp ngàm nhỏ:ĐT.P-80 TCVN 5739:2023
Đầu nối phù hợp ngàm lớn:ĐT.H-125 TCVN 5739:2023
Đơn giá: Liên hệNhận báo giá trong 24h - 0972680004
Số lượng:
Cái
  • Giao hàng toàn quốc
  • BH 12 tháng
  • Đầy đủ CO, CQ

1. Công dụng:

- Công dụng: Trụ cấp nước chữa cháy được lắp đặt kết nối với đường ống cấp nước chính có vai trò lấy nước từ đường ống cấp cho vòi chữa cháy, xe chữa cháy.

- Vị trí lắp đặt: Trụ cấp nước chữa cháy thường được lắp đặt bên ngoài tòa nhà văn phòng, xưởng sản xuất, nhà máy công nghiệp, khu vực công cộng, nhà ở...

- Tiêu chuẩn áp dụng: TCVN 5739:2023, TCVN 6379:2024 và QCVN 03:2023/BCA.

- Lắp lẫn: Đầu nối trụ chữa cháy lắp lẫn được với đầu nối tiêu chuẩn của các hãng sản xuất khác.

2. Cấu tạo:

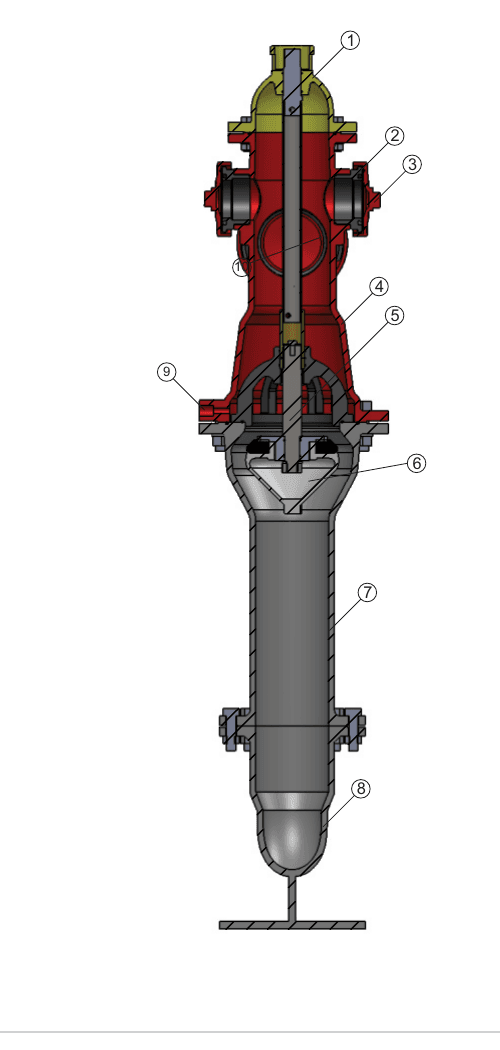

Cấu tạo TRỤ CẤP NƯỚC CHỮA CHÁY 3 CỬA
Cấu tạo sản phẩm
STTTên chi tiếtVật liệu
1Nắp trụGang
2Thân trụ phần nổiGang
3Thân trụ phần chìmGang
4Chân nốiGang
5Cánh vanGang
6Cao su cánh vanCao su
7Trục renThép không gỉ
8Gối đỡ trụcGang
9Nắp bịt D110Gang
10Ren ngoài D110Gang
11Đầu trục ngũ giácThép mạ kẽm

3. Thông số kỹ thuật:

Thông số kỹ thuật TRỤ CẤP NƯỚC CHỮA CHÁY 3 CỬA
Thông sốGiá trị
Áp suất làm việc tối đa:1.0Mpa
Số lượng họng chờ nhỏ:2 họng D69
Số lượng họng chờ lớn:1 họng D110
Đầu nối phù hợp họng nhỏ:ĐT.P-80 TCVN 5739:2023
Đầu nối phù hợp họng lớn:ĐT.H-125 TCVN 5739:2023
Thông số mặt bích (D):DN100 - BS4504
- Đường kính tâm lỗ bắt bu lông:180 mm
- Số lỗ bắt bu lông:8 lỗ
- Đường kính lỗ bắt bu lông:18mm
Chiều cao nâng van:30 mm
Số vòng quay mở hoàn toàn:5 vòng
Chiều cao trụ (H):1500 mm
Ngoại quan:Thân trụ sơn màu đỏ - Nắp sơn màu vàng
